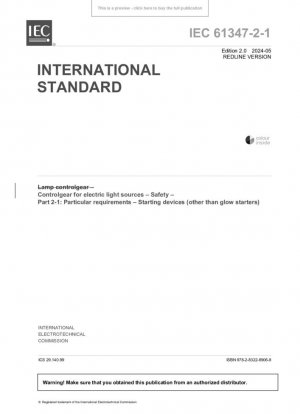

IEC 61347-2-1:2024 RLV Устройства управления для электрических источников света. Безопасность. Часть 2-1. Частные требования. Пусковые устройства (кроме стартеров тлеющего разряда).

Стандартный №: IEC 61347-2-1:2024 RLV
Дата публикации: 2024
Разместил: International Electrotechnical Commission (IEC)
Последняя версия: IEC 61347-2-1:2024 RLV

сфера применения

IEC 61347-2-1 Обзор стандарта и техническое развитие

IEC 61347-2-1:2024, опубликованный Международной электротехнической комиссией (МЭК), является ключевым компонентом серии стандартов безопасности для устройств управления электрическими источниками света. Он специально рассматривает требования безопасности к пусковым устройствам (за исключением стартеров тлеющего разряда) для люминесцентных ламп и других разрядных ламп. Это второе издание заменяет первое издание, опубликованное в 2000 году, и его редакции 2005 и 2013 годов, представляя собой техническую редакцию.

Область применения и основные технические параметры

Настоящий стандарт распространяется на пусковые устройства с напряжением питания переменного тока не более 1000 В и частотой 50 Гц или 60 Гц, генерирующие пусковые импульсы не более 100 кВ. Стандарт однозначно исключает стартеры тлеющего разряда, пусковые устройства, встроенные в разрядные лампы, и пусковые устройства с ручным управлением.

Технические параметры	Требуемые значения	Условия испытаний	Применимый тип оборудования
Максимальное рабочее напряжение	1000 В переменного тока	Источник питания переменного тока 50/60 Гц	Все пусковые устройства
Напряжение пускового импульса	≤100 кВ	Нормальные рабочие условия	Устройства типа воспламенителя
Сопротивление изоляции	Соответствует IEC 61347-1	После испытания во влажной среде	Все пусковые устройства
Электрическая прочность	2U+1000V	Испытание выдерживаемым напряжением в течение 1 минуты	Все пусковые устройства

Основные технические изменения и обновления

Версия стандарта 2024 года претерпела четыре основных технических изменения по сравнению с предыдущей версией: обновлены нормативные ссылки, уточнены количества образцов, приведена в соответствие с IEC 61347-1 нумерация пунктов 15 и 16. Эти изменения отражают улучшение систематизации стандарта и уточнение технических требований.

Обновленные нормативные ссылки

В новой версии стандарта введены датированные ссылки, включая IEC 61347-1:2015 и его поправку AMD1:2017, для обеспечения точности и актуальности ссылок. Этот метод датированных ссылок позволяет избежать споров о применимости стандартов из-за обновлений ссылочных документов.

Уточнение количества испытательных образцов

Стандарт определяет количество образцов, необходимых для испытаний, предоставляет производителям и испытательным организациям четкие рабочие инструкции и снижает неопределенность в процессе испытаний.

Подробное объяснение требований безопасности

Требования к маркировке и информации

В главе 7 стандарта подробно описаны требования к маркировке и информации для пусковых устройств. Обязательная маркировка должна включать номинальное напряжение, номинальную частоту, информацию о производителе и т. д. Долговечность и четкость маркировки должны быть проверены с помощью соответствующих испытаний, чтобы гарантировать, что она остается разборчивой в течение всего срока службы изделия.

Защита от поражения электрическим током

Глава 10 определяет требования по защите от случайного контакта с токоведущими частями. Безопасность пользователей и установщиков обеспечивается за счет структурной конструкции и требований к изоляции, особенно при замене и обслуживании.

Влагостойкость и изоляция

Глава 11 определяет требования к характеристикам изоляции для пусковых устройств во влажных средах, гарантируя, что они сохраняют достаточную прочность изоляции даже в условиях высокой влажности для предотвращения утечек и коротких замыканий.

Испытания в ненормальных рабочих условиях

Пункт 16.3 стандарта подробно описывает требования к испытаниям встроенных и автономных пусковых устройств в ненормальных рабочих условиях. Эти испытания имитируют возможные условия неисправности в реальных условиях эксплуатации и проверяют показатели безопасности устройства в ненормальных условиях.

Тип испытания	Условия испытания	Критерии квалификации	Применимые устройства
Нештатная работа встроенного воспламенителя	Имитация короткого замыкания, обрыва цепи и других неисправностей	Отсутствует опасность возгорания или поражения электрическим током	Встроенный воспламенитель
Нештатная работа встроенного стартера	Неисправность запуска лампы	Температура не превышает предельного значения	Встроенный стартер
Нештатная работа независимого пускового устройства	Различные ошибки подключения	Поддержание безопасного состояния	Независимое устройство

Требования к механической прочности и конструкции

В главах 17–18 стандарта указаны требования к механической прочности и рекомендации по проектированию конструкции для пусковых устройств. В Приложении A приведены подробные методы испытаний на механическую прочность, включая конкретные процедуры испытаний для устройств разного веса.

Классификация испытаний на механическую прочность

Испытания делятся на две категории в зависимости от веса устройства: к сменным пусковым устройствам и доступным компонентам весом более 100 г предъявляются более строгие требования, в то время как к устройствам весом 100 г и менее применяются относительно упрощенные процедуры испытаний.

Путь утечки и электрический зазор

Глава 19 определяет минимальные требования к длине пути утечки и электрическому зазору для различных уровней напряжения. Эти требования классифицируются на основе группы изоляционного материала и степени загрязнения для обеспечения адекватных характеристик изоляции в различных условиях окружающей среды.

Тенденции и перспективы развития стандартов

В связи с непрерывным развитием светотехнической промышленности, особенно популяризацией светодиодной технологии, стандарты для пусковых устройств также развиваются. В будущих стандартах может быть уделено больше внимания требованиям энергоэффективности, безопасности интеллектуальных интерфейсов управления и согласованности с экологическими стандартами.

Постоянное обновление серии стандартов IEC 61347 отражает постоянное совершенствование требований безопасности к устройствам управления электрическими источниками света, обеспечивая унифицированные технические характеристики безопасности для мировой светотехнической промышленности и способствуя международной торговле и техническому обмену продукцией.

IEC 61347-2-1:2024 RLV Ссылочный документ

IEC 60052:2002 Измерение напряжения с помощью стандартных воздушных зазоров
IEC 60068-2-75:2014 Экологические испытания. Часть 2-75. Испытания. Испытание Eh: ударные испытания.
IEC 60081 Люминесцентные лампы с двойным цоколем. Эксплуатационные характеристики
IEC 60155:1993 Стартеры накаливания для люминесцентных ламп
IEC 60155:1993/AMD1:1995 Поправка 1 - Стартеры накаливания для люминесцентных ламп
IEC 60155:1993/AMD2:2006 Поправка 2 - Стартеры накаливания для люминесцентных ламп
IEC 60255-8:1990 Электрические реле; часть 8: тепловые электрические реле
IEC 60598 Светильники. Часть 2. Особые требования. Раздел 9. Фото- и пленочные светильники (непрофессиональные) (редакция 2.0; включает поправку 1: 06-1993).
IEC 60598-1:2020 Светильники. Часть 1. Общие требования и испытания.
IEC 60901 Люминесцентные лампы с одним цоколем. Эксплуатационные характеристики
IEC 61347-1:2015 Аппаратура управления лампами. Часть 1. Общие требования и требования безопасности.
IEC 61347-1:2015/AMD1:2017 Аппаратура управления лампами. Часть 1. Общие требования и требования безопасности; Поправка 1
ISO 3864 Цвета безопасности и знаки безопасности

IEC 61347-2-1:2024 RLV История

0000 IEC 61347-2-1:2024 RLV
2013 IEC 61347-2-1:2013 Аппаратура управления лампами. Часть 2-1. Особые требования к пусковым устройствам (кроме тлеющих стартеров)
2013 IEC 61347-2-1:2000/AMD2:2013 Аппаратура управления лампами. Часть 2-1. Частные требования к пусковым устройствам (кроме тлеющих стартеров); Поправка 2
2006 IEC 61347-2-1:2006 Аппаратура управления лампами. Часть 2-1. Особые требования к пусковым устройствам (кроме тлеющих стартеров)
2005 IEC 61347-2-1:2000/AMD1:2005 Аппаратура управления лампами. Часть 2-1. Частные требования к пусковым устройствам (кроме тлеющих стартеров); Поправка 1
2000 IEC 61347-2-1:2000 Аппаратура управления лампами. Часть 2-1. Особые требования к пусковым устройствам (кроме тлеющих стартеров)

Устройства управления для электрических источников света. Безопасность. Часть 2-1. Частные требования. Пусковые устройства (кроме стартеров тлеющего разряда).
